Jahutustorni põhiprintsiip ja struktuur

Põhimõte ja põhistruktuur

1. Jahutustorni põhiprintsiip

Jahutustorn on seade, mis kasutab vee jahutamiseks õhu ja vee kontakti (otsest või kaudset). See kasutab vett ringleva jahutusvedelikuna, neelab süsteemi soojust ja juhib selle atmosfääri, vähendades seeläbi torni temperatuuri ja valmistades seadmeid, mida saab jahutusvee jaoks ringlusse võtta.

Soojuse hajumise suhe jahutustornis:

Niiskes jahutustornis on kuuma vee temperatuur kõrge ja veepinnal voolava õhu temperatuur madal. Vesi kannab soojust õhku, mis kandub õhu poolt ära ja hajub atmosfääri. Õhku soojust hajutavat vett on kolm vormi:

①Puudutage soojuse hajutamiseks;

②Aurustuva soojuse hajutamine;

③Kiirguse soojuse hajutamine.

Jahutustorn tugineb peamiselt kahele esimesele soojuse hajutamise tüübile ja kiirguse soojuse hajumine on väga väike, nii et seda ei tohiks eirata.

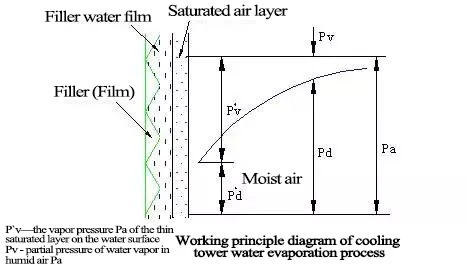

Aurustuva soojuse hajutamise põhimõte:

Aurustuv soojuse hajutamine toimub materjalivahetuse kaudu, st veemolekulide pideva hajutamise kaudu õhku. Veemolekulidel on erinevad energiad ja keskmise energia määrab vee temperatuur. Mõned veepinna lähedal asuva suure kineetilise energiaga veemolekulid ületavad külgnevate veemolekulide atraktiivsuse ja põgenevad veepinnalt ning muutuvad veeauruks. Kui suure energiaga veemolekulid põgenevad, väheneb veepinna lähedal asuva veekogu energia.

Seetõttu langeb vee temperatuur, mis on aurustamine ja soojuse hajutamine. Üldiselt arvatakse, et aurustunud veemolekulid moodustavad kõigepealt vee pinnale õhukese küllastunud õhu kihi, mille temperatuur on sama, mis veepinna temperatuur, ja seejärel sõltub veeauru küllastunud kihist atmosfääri hajumise kiirus Küllastunud kihi veeauru rõhu ja atmosfääri veeauru rõhu erinevus, see tähendab, et Doltoni seadust võib esindada järgmise joonisega.

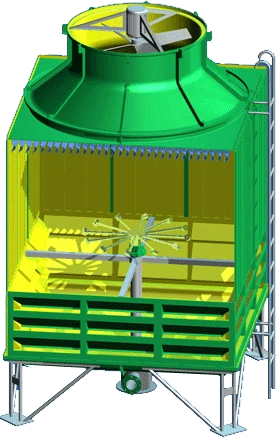

2.Jahutustorni põhistruktuur

✦Klambrid ja tornid: väline tugi

✦Pakend: Tagage vee ja õhu jaoks võimalikult suur soojusvahetusala

✦Jahutusveepaak: asub jahutustorni põhjas, saades jahutusvett

✦Veekollektor: taastab õhuvoolu poolt ärakantud veepiisad

✦Õhu sisselaskeava: jahutustorni õhu sisselaskeava

✦Veepihustusseade: pihustage jahutusvett välja

✦Ventilaator: jahutustorni sissepuhkeõhk

✦Aksiaalseid ventilaatoreid kasutatakse indutseeritud süvise jahutustornides.

✦Aksiaalseid/tsentrifugaalventilaatoreid kasutatakse sunnitud süvisega jahutustornides.

✦Jahutustorni aknaluugid: keskmine sisselaskeõhuvool; säilitab tornis niiskuse.

Tüübid ja nende plusse ja miinuseid

1. Loomulik ventilatsiooni jahutustorn

Jahutustorni ülaosast voolab välja väiksema tihedusega kuum õhk;

Tihedam külm õhk siseneb torni põhjast jahutustorni täitmiseks;

Ventilaatorit pole vaja;

Betoonist torn< 200="">

Suure soojuse jahutamiseks.

3.Mehaaniline ventilatsiooni jahutustorn

Suure võimsusega ventilaatorid sunnivad soojusvahetust õhu ja ringleva vee vahel;

Pakendi pinnal olev veekile võib maksimeerida soojusvahetust õhuga;

Jahutuse efektiivsust määravad paljud tegurid;

Erinevad jahutusvõimsuse võimalused;

Mitu jahutustorni võivad töötada samal ajal, näiteks 8-torni ühine juhtimine.

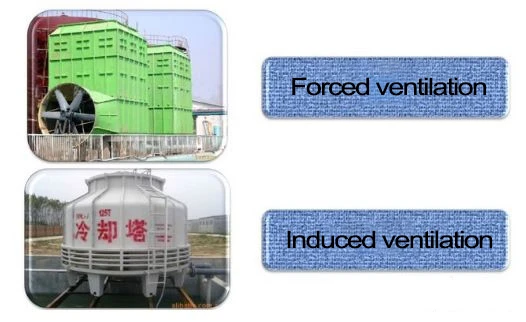

Sundventilatsioon:

Õhk puhutakse tsentrifugaalventilaatori abil tuulutusavasse; Eelised: Sobib suure õhuvoolu takistusega tornidele; tsentrifugaalventilaatoril on suhteliselt madal müratase.

Vastuvoolu jahutustorn:

Jahutusvesi pihustatakse pakendi peale ja voolab jahutusvee paaki.

Õhk surutakse põhjast sisse ja pakendis puutub see kokku veega, et aurustada osa jahutusveest, vähendades seeläbi vee temperatuuri.

3. Indutseeritud jahutustorn

Eelis

Tagasivoolu aste on madalam kui sunnitud süvisega jahutustornidel; ventilaatorite ekspluatatsioonikulud on väiksemad kui sunnitud süvisjahutustornidel.

Puuduseks

Ventilaatori ja mootori mehaaniline ülekanne nõuab veekindlat disaini.

Kuum vesi siseneb jahutustorni ülevalt

Õhk on ventilaatori poolt sunnitud induktsiooniks ja siseneb jahutustorni alt; kasutage sunnitud induktsiooniventilaatorit.

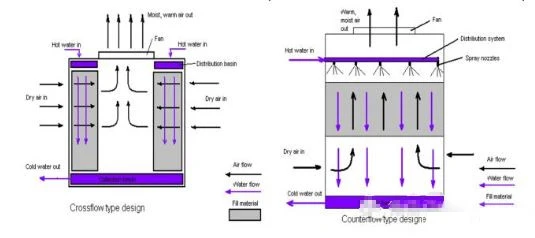

Ristvoolu indutseeritud süvise jahutustorn

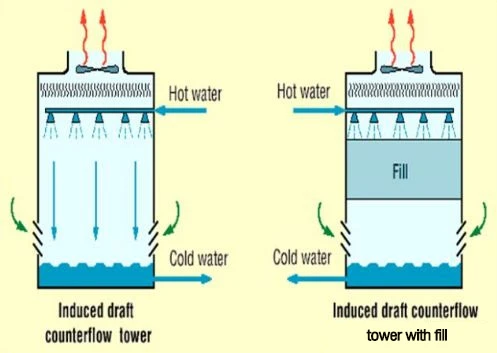

Vastuvoolu indutseeritud süvise jahutustorn

Jahutusvesi siseneb ülevalt ja voolab läbi pakendikihi; õhk siseneb ühelt või mõlemalt poolt ja ventilaator indutseeritakse, et õhk voolaks külgsuunas läbi pakkimiskihi.

Kuuma vee tõttu on seda tüüpi jahutustorni looduslik voolujaotussüsteem:

Eelis:

Madal veepumba pea;

Madalam pumba alginvesteering;

Väiksem aastane energiatarbimine ja -kulud;

Suured vooluhulga muutused ei kahjusta veejaotussüsteemi.

Puuduseks:

Madal pea põhjustab düüsi hõlpsa blokeerimise ja jahutusvett ei saa hästi hajutada peeneks uduks, kui see välja pihustatakse;

Kuuma vee mahutite otsene kokkupuude õhuga võib põhjustada vetikate kasvu;

Hõlmab suurt ala.

Survestatud veejaotus sprinklerite tõttu sellistes jahutustornides:

Eelis:

Suurendades torni kõrgust, et saada pikem soojusvahetusprotsess ja väiksem jahutuslaius;

Kuna survestatud pihustusseade võib pihustada väiksemaid veepiiskasid, on soojusvahetuse efektiivsus suurem.

Puuduseks:

Süsteemi veepumba pea suureneb;

suurenenud energianõudlus ja suurenenud tegevuskulud;

Jahutusvee otsikut pole lihtne hooldada ja puhastada;

Vajalik on ühisveevärgi ja sellega seotud torustike olemasolu, seega alginvesteering suureneb.

Tööparameetrid ja valiku disain

1. Jahutusvee temperatuuride erinevus

sisselaske temperatuur - väljalaskeava temperatuur

Suur temperatuuride erinevus = kõrge jõudlus

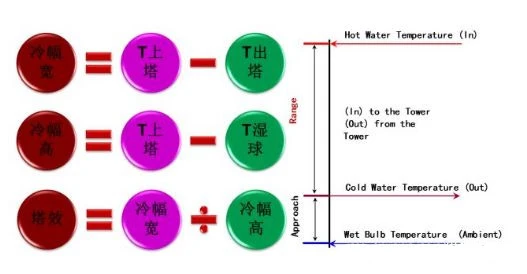

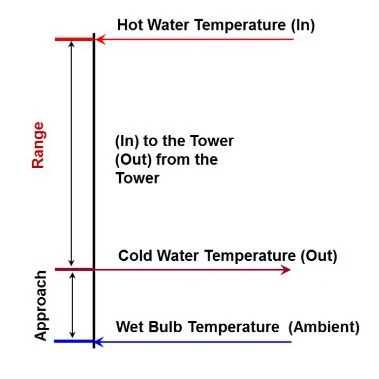

2. Külm laius

Erinevus jahutustorni väljalaskevee temperatuuri ja sisselaskeõhu märgpirni temperatuuri vahel:

Väike jahutusvahemik = suur jõudlus

4.Tõhusust:

4. Jahutustorni võimsus

Jahutustorni võimsuse ühik on "kcal tunnis" või "jahutustonn";

Jahutustorni võimsus = jahutusvee massivool×vee spetsiifiline soojusmahtuvus×temperatuuri erinevus;

Suur võimsus = suur jõudlus

5. Jumestusvee arvutamine

Aurustuv veekadu (E)

E = Q/600 = (T1-T2)*L/600

E on aurustunud vee kogus (kg/h);

Q tähistab soojuskoormust (Kcal/h);

600 tähistab vee aurustumise varjatud soojust (Kcal/h);

T1 tähistab vee temperatuuri (°C);

T2 tähistab vee temperatuuri (°C);

L tähistab tsirkuleeriva vee mahtu (kg/h).

Jumestusvee arvutamine:

Pritsmekadu (C)

Jahutustorni pritsmekao määravad jahutustorni konstruktsiooni tüüp, tuule kiirus ja muud tegurid. Tavaolukorras on selle väärtus umbes 0,1~0,2% tsirkuleeriva vee mahust.

Perioodiline heitveekadu (D)

Regulaarse heitvee kadu määravad sellised tegurid nagu vee kvaliteet või tahke kontsentratsioon vees. Üldiselt on see umbes 0,3% tsirkuleeriva vee mahust.

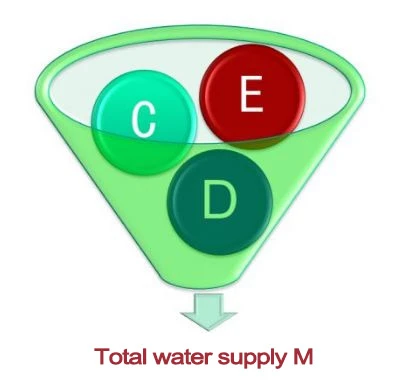

M=E+C+D

Aurustuva vee kadu (E); pritsmevee kadu (C); perioodiline väljavoolu veekadu (D).

Kui jahutustorni kasutatakse kliimaseadme jaoks, on temperatuuride erinevus kavandatud 5-le°C. Sel ajal on jahutustorni jaoks vajalik veevarustus umbes 2% ringlevast veest.

6. Jahutusvee vool

K·Q=C·M·ΔT

K: hindamiskoefitsient

K: Seadme maksimaalne jahutusvõimsus

C: vee erisoojusvõimsus

ΔT: temperatuuride erinevus toite- ja tagasivooluvee vahel

M: Jahutusvee massivool

1,3-kordne survejahutusseadme maksimaalne jahutusvõimsus;

Absorbeerivate külmutusseadmete (liitiumbromiid) 2,5-kordne jahutusvõimsus.

1. Valiku näide

Näide: 640RT seadmega jahutustorni veevoolu ja jumestusega projekt.

Q=640RT=2251KW

K=1,3

C=4,2KJ/(kg·°C)

ΔT=5°C

Vee täiendamine m=M·2%=140kg/s·2%=2,8kg/s

2. Levinumad projekteerimisprobleemid jahutustorni valikul

(1) Millised on jahutustorni energiatarbimist määravad tegurid?

A: Ventilaatori võimsus, jahutusvee vool, jahutusvee täiendamise kogus?

(2) Jahutustorni temperatuuritingimused, millisel temperatuuril on kasutegur ja ökonoomsus?

Vastus: Jahutustorni sisselaskevee temperatuur varieerub vastavalt kasutusele. Näiteks tsentraalse kliimaseadme kondensaatori väljalaskevee temperatuur on tavaliselt 30-40°C ning Guo Pengxue HVAC ja jahutustorni väljalaskevee temperatuur on tavaliselt 30°C. Jahutustorni ideaalne jahutustemperatuur (tagasivoolu vee temperatuur) on 2-3°C kõrgem kui niiske pirni temperatuur. Seda väärtust nimetatakse "ligikaudseks astmeks" (avalik konto: pumba majahoidja). Mida väiksem on ligikaudne aste, seda parem on jahutusefekt. Tai-Vietnami majandus.

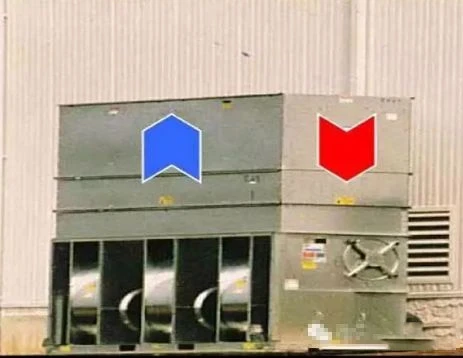

(3) Avatud ja suletud toodete võrdlus

Avatud tüüp: Esimese etapi investeering on suhteliselt väike, kuid tegevuskulud on suhteliselt suured (veetarbimine, energiatarbimine).

Suletud: See seade sobib kasutamiseks karmides keskkondades, nagu põud, veepuudus ja sagedased liivatormid. Jahutuskeskkond võib olla mitme kandjaga, nagu vesi, õli, alkohol, kustutusvedelik, soolane vesi ja keemiline vedelik. Söötmel ei ole kadu ja stabiilset koostist. Madal energiatarbimine.

Puudused: Suletud jahutustorni maksumus on kolm korda suurem kui avatud tornil.

Paigaldamine, torustik, käitamine ja levinumad tõrked

1. Jahutustorni müra allikas

Eespool kasutatud jahutustornid on kõik mehaanilise ventilatsiooni jahutustornid. Kui nad töötavad, on veetornide müra peamised allikad järgmised:

(1) Ventilaatori müra:

Selle müra koosneb peamiselt mehaanilisest mürast ja vedelikumürast;

(2) Mootori müra:

Elektromagnetiline heli, kui selle peamootor töötab;

(3) Ventilatsioonimüra:

See hõlmab peamiselt õhuvedeliku müra torni sees ja väljaspool ning torni resonantsmüra.

Lahenduste saamiseks vaadake Nanshe entsüklopeedia vastava kursuse "Põhjalik arusaam mürast" ning seadmete müra ja vibratsiooni vähendamise ravimeetoditest HVAC-süsteemides".

2.Ettevaatusabinõud paigaldamisel ja torustiku paigaldamisel

Maapealne laager peaks viitama jahutustorni töökaalule ja projekteeritud paigaldustegurile, et kontrollida paigaldusvundamendi kandevõimet.

Keskkonnatingimusi

1. Lühim kaugus jahutustorni õhu sisselaskeotsa ja külgnevate hoonete vahel ei tohi olla väiksem kui 1,5-kordne torni kõrgus.

2. Seda ei tohiks paigaldada soojusallikatega kohtadesse, nagu alajaamad ja katlad. Hoidke torni ülaosa lahtisest leegist eemal.

3. Seda ei tohiks paigaldada kohtadesse, kus on söövitavaid gaase, näiteks korstnate ja kuumaveeallikate kõrvale.

Paigaldusjuhend

1. Jahutustorni vundament tuleb eelnevalt matta horisontaalsete terasplaatidega vastavalt määratud suurusele. Iga vundamendipinna kõrgus peaks olema samal horisontaaltasapinnal, kõrgusviga peaks olema 1 mm piires ja hälbe keskpunkti viga 2 mm piires.

2. Torni korpus tuleks paigutada horisontaalselt ja see peaks põhinema üldisel seisundil.

3. Veetorni paigaldamisel peaks paigaldaja astuma šassii tugevdusribadele, et vältida šassii muljumist. Lisaks tuleb kaardikesta, šassii ja muude kiudosade paigaldamisel kõigepealt kruvid kanda ja seejärel järk-järgult pingutada, et vältida kesta ja šassii deformeerumist. Pärast kinnitust, et šassii ei ole deformeerunud ning et kontaktpind ja selle lähedus on puhtad. Kui see on kuiv, võib kiudtekki ja hõõruvat vaiku vuukidesse täiendada, et vältida vee lekkimist kasutamise ajal.

Ettevalmistus enne alustamist

1. Avage vesikonna äravooluklapp, et puhastada veekogus olev mudatolm ja mustus. Loputage torni kehaosad.

2. Reguleerige ventilaatorit nii, et ventilaatori labade nurk oleks sama ning ventilaatori ja torni kesta vaheline kaugus oleks ühtlane.

3. Kontrollige, kas jooksvad osad on paindlikud.

4. Reguleerige ujukventiil nii, et basseini veetase oleks tagatud 20 cm allpool ülevoolu.

Shapukas üles

Käivitage veepump vahelduvalt, et õhk tsirkuleerivas veetorus täielikult välja voolata, ja seejärel käivitage ventilaator.

1. Avamisel kontrollige, kas õhu sisse- ja väljalaskekeskkond on normaalne. Kontrollige, kas tuule suund on ventilaatori töötamise ajal ülespoole.

2. Reguleerige veevool veetorni normaalsele veevoolule.

3. Kontrollige, et mootori iga faasi tööpinge ja vool ei ületaks mootori nimesildil näidatud pinget ja voolu.

4. Kasutaja toiteahelal peaks olema faasikao kaitse ja ülekoormuskaitsemeetmed.

Rkontrolli tühistamine

Torni sisemust tuleb hoida puhtana, et vältida saastumist ja vetikate teket. Säilitage ringleva vee maht, et tagada jahutustorni jahutuskoormus. Kontrollige regulaarselt vesikonna jahutustorni töötavat veetaset, jahutusvee temperatuuri, mootori pinget, mootori voolu, vibratsiooni ja müra väärtust.

Something muidu

1. Kui paigaldamine on lõpule viidud, kontrollige, kas torni või väljatõmbeventilaatori porti on õigeaegselt paigutatud tööriistu ja muid esemeid.

2. Pöörake käivitamisel tähelepanu torustiku ja veepanni vee lekke kontrollimisele.

3. Kui veevarustusallikas on madalam kui jahutustornil või veerõhk ei ole veevarustuseks piisav, tuleb täitmiseks vajaliku veega varustamiseks paigaldada täiendav veepump või kõrgem veepaak.

4. Reguleerimisel ja paigaldamisel ei ole lubatud otse täiteainele astuda. Kui teil on vaja sellele astuda, peaksite täiteainet ajutiselt puitplaadiga polsterdama.

3. Operatsiooni ettevaatusabinõud

Ettevalmistus enne kasutamist:

(1) Õhu sisselaskeava küljel või tuulekorjuse ümber olevad võõrkehad tuleb eemaldada;

(2) Veenduge, et tuuliku saba ja tuulekorjuse vahel oleks piisavalt ruumi, et vältida kahjustusi töötamise ajal;

3) kontrollige, kas reduktori kiilvöö on õigesti reguleeritud;

(4) V-rihmaratta asend tuleb hoida üksteisega samal tasemel;

(5) Pärast ülaltoodud ülevaatuse lõpetamist käivitage lüliti vahelduvalt, et kontrollida, kas tuulik töötab õigesti? Ja kas on ebanormaalne müra ja vibratsioon?

(6) Puhastage kuumaveepann ja torni korpuse sees olevad päikesevarjud;

(7) Eemaldage kuumaveepannilt mustus ja võõrkehad ning täitke vesi seejärel ülevooluasendisse;

(8) Käivitage tsirkulatsiooniveepump vahelduvalt, et eemaldada torus olev õhk, kuni toru ja külmaveepann on tsirkuleeriva veega täidetud;

(9) Kui tsirkulatsiooniveepump töötab normaalselt, langeb veetase külmaveepannis veidi, sel ajal tuleb ujukventiil reguleerida teatud veetasemele;

(10) Vooluringisüsteem, kontrollige uuesti, kas vooluahela lüliti, kaitsme ja juhtmestiku spetsifikatsioonid vastavad mootori koormusele.

Ettevaatusabinõud veetorni käivitamiseks:

(1) Käivitage tuulik vahelduvalt ja kontrollige, kas see töötab tagurpidi või tekib ebanormaalne müra ja vibratsioon? Seejärel käivitage veepump uuesti;

(2) Kontrollige, kas tuuliku mootori töövool on ülekoormatud? Vältige mootori läbipõlemist või pinge langust;

(3) Kasutage veemahu reguleerimiseks juhtventiili, et hoida kuumaveepanni veetase vahemikus 30–50 mm;

(4) Kontrollige, kas jooksev veetase külmaveepannil jääb normaalseks.

Ettevaatusabinõud veetorni töö ajal:

(1) Pärast 5~6-päevast töötamist kontrollige uuesti, kas tuuliku reduktori V-vöö on normaalne? Kui see on lahti, saab selle reguleerimispoldiga uuesti korralikult lukustada;

(2) Pärast jahutustorni nädalast töötamist tuleb tsirkuleeriv vesi välja vahetada, et eemaldada torustikus olev praht ja mustus;

(3) Jahutustorni jahutusefektiivsust mõjutab ringleva vee tase. Sel põhjusel on vaja tagada kuuma vee pannil teatud veetase;

(4) Kui veetase külmaveepannis langeb, mõjutab see tsirkuleeriva veepumba ja kliimaseadme tööd, mistõttu tuleb ka veetase hoida konstantsena;

Veetorni rutiinse hoolduse ettevaatusabinõud:

Tsirkuleeriv vesi vahetatakse tavaliselt kord kuus või tuleb see määrdunud korral välja vahetada. Tsirkuleeriva vee asendamine määratakse vastavalt tahkele kontsentratsioonile vees. Samal ajal puhastage kuumaveepann ja külma vee pann. Kui kuumaveepannil on mustust, mõjutab see jahutustõhusust.

Ettevaatusabinõud veetorni hooajaliseks seiskamiseks ja hooldamiseks:

(1) Vabastage reduktoris olev V-rihm ja täitke laager määrdeõliga;

(2) Kogu torustikus ringlev vesi tuleb eemaldada, et vältida talvel külmumisest tulenevaid pragusid;

(3) Külmaveemahuti äravoolutoru tuleb igal ajal avada, et vihmavesi ja sulanud lumi saaksid välja voolata;

(4) Jahutustorn taaskäivitub pärast seiskamist. Sel ajal on vaja kontrollida, kas mootori isolatsioon on normaalne? Seejärel vaadake enne operatsiooni ettevalmistamise juhiseid.

3.Hoolduse ettevaatusabinõud

4.Nõuded ringleva vee kvaliteedile (koos vee kvaliteedi piirväärtusega)
